摘　要:概述了可再生能源光伏发电技术的现状,重点介绍了光伏发电用户侧并网系统中的防逆流装置的应用。逆功率保护装置是不可逆并网系统中的重要组成部分,大多数小型光伏电站接入电压等级为0. 4 kV的低压电网,基本为用户侧自备式电源系统,自发自用,不向中压电网或高压电网馈电。这样,逆功率保护功能成为有效防止光伏系统向电网馈电,保证电网品质的重要手段。
　　关键词:光伏;逆功率保护;低压电网;防逆流
　　中图分类号: TM71　　文献标志码: B　　文章编号: 167125276 (2010) 0520159203

　　0　引言

　　随着国家对新能源尤其是光伏发电的支持力度逐渐增大,国内光伏并网工程逐渐增多。2009年3月26日,财政部出台了《太阳能光电建筑应用财政补助资金管理暂行办法》,结束了长期以来我国太阳能企业未享受国家补贴的历史。同年7月,财政部、科技部、国家能源局联合下发了《金太阳示范工程财政补助资金管理暂行办法》。一系列的政策导向使国内光伏工程如雨后春笋般涌现出来,财政部、科技部、国家能源局已确定纳入金太阳示范工程的项目共计600多MW。中国正从一个全球最大的光伏电池生产国向光伏市场应用转变。

　　1　光伏接入标准的技术要求

　　现阶段,国家针对光伏发电系统平衡部件的标准还不完善,如光伏并网逆变器等国家标准还没有出台。对整个光伏系统的检测及电网接入的标准就更加欠缺了。2009年7月,国家电网公司印发了《国家电网公司光伏电站接入电网技术规定(试行) 》的通知,规定了光伏电站接入电网的一般技术要求。规定要求:当光伏电站设计为不可逆并网方式时,应配置逆功率保护设备。当检测到逆向电流超过额定输出的5%时,光伏电站应在0. 5～2 s内停止向电网线路送电。所以,防逆流保护装置是光伏电站不可或缺的一部分。下面通过一个工程实例说明逆功率保护装置的应用。

　　2　防逆流装置的应用

　　2. 1　工程概况

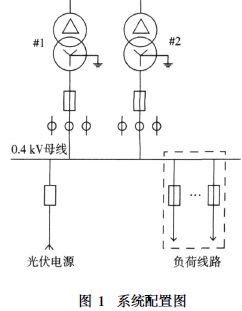

　　光伏并网供电系统,与其公众电网配电系统(由两台10 kV /0. 4 kV配电变压器供电)一起并网供电,如图1所示。鉴于此次项目对于负荷变化控制有特殊要求,一方面需要供电部门保证用户的供电品质和可靠性,同时使光伏电源能正常工作,充分发挥清洁能源经济效益和试验示范作用。另一方面,光伏电源的运行不应影响配电系统的安全,不允许光伏电源通过配电变压器向电力系统倒送电,同时最科学合理使用光伏电源供电,减少用户用电成本。因此,需要对光伏电源进行安全控制。本期工程的任务是对配电变压器的低压侧进行实时监测;对光伏电源进行必要的控制。采用专门为其设计的微机装置和控制电路,这样可以保证保护动作快速性和控制的准确性。

      2. 2　配电系统运行方式及光伏并网电源供电技术控制要求

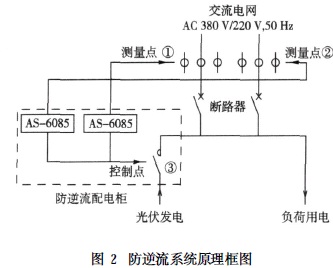

　　本次项目由两台公众电网的配电变压器和光伏供电系统同时向负荷端供电,光伏供电系统提供1个并网点。采用逆功率监控综合装置(以下简称防逆流装置)对三相交流电网进行实时监测,根据供电回路的功率流向,对光伏并网发电进行必要的控制。如图2所示。
