2. 3 解决方案

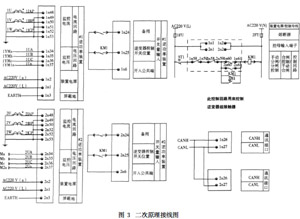

基于以上分析,提出以下解决方案(图3) 。
两台配电变压器的低压侧各安装一台逆功率监控综合装置(户内安装) 。实时监测配电变压器的低压侧电流电压和功率方向、幅值,发生不正常运行工况时(过负荷、过电压、欠电压) ,装置报警;发生逆功率或者逆功率恢复时,通过防逆流装置对光伏电源的控制点开关(一般为交流接触器)进行控制。
本装置还提供通讯接口,通过CAN总线网络把相关信息和控制命令与后台监控系统连接。
逆功率监控综合装置的外围设备(如电流互感器、熔断器、避雷器、交流接触器) ,根据图样设自行安装在现场的低压配电柜内(装置户内安装) 。
3 防逆流装置原理
防逆流装置需要有测量电流和电压输入,装置投入运行后,实时监测配电变压器低压侧的三相电流、电压,判断功率大小和方向,然后根据2. 2节所述的主要运行方式及控制要求进行控制。
4 防逆流装置的安装

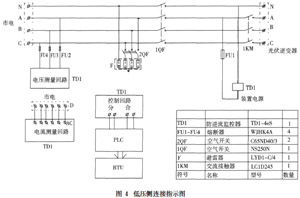

因为防逆流装置需要检测配电变压器低压侧的电流信号和电压信号(图4) ,所以根据实际情况可分为2种安装方式。
a) 装置可安装在高压开关柜中,这样便于防逆流装置就近采集配电变压器低压侧的电流、电压信号。防逆流装置输出的干节点开关信号输送给光伏电站交流配电柜中的交流接触器,控制交流接触器的通断。
b) 如果高压开关柜不具备安装条件,防逆流装置也可安装在光伏电站交流配电柜中,但是需要把配电变压器低压侧的电流信号和电压信号采集到交流配电柜中。2种安装方式区别在于安装位置不同以及信号线的路由不同。
5 结论
上述防逆流装置在光伏发电工程中成功应用,现运行一年左右,运行稳定。排除了光伏系统对电网的逆向电流输入,降低了光伏系统对电网的影响。但是,防逆流装置启动使光伏系统处于停止工作状态,造成巨大的能源浪费。为了更高效的使用太阳能新能源发出的绿色电力,光伏电站尽量设计成可中压或高压并网的方式,或者配电变压器低压侧有足够大的负荷把光伏电量消耗掉,减少防逆流装置的启用。现阶段,防逆流装置还是光伏发电的重要组成部分。
